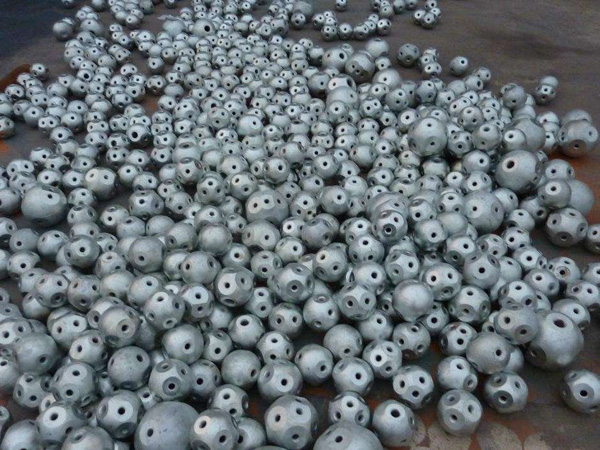

螺栓球网架进行安装的时候,有哪些安装时的质量需要检查,作为螺栓球厂家,让小编带大家共同了解一下螺栓球网架安装时的质量要如何检查!
一、焊接球钢网架的现场拼装杆件在焊接球上位置通过焊接球上的形心确定。通常在工厂加工空心球时,在球体的一个对称轴与球面交点处各钻一个孔(孔的直径及深度一般为3㎜),测量时,只要测量球的两个小孔位置,若球的两个小孔的空间位置准确,则钢网架的球心位置也近似准确。
二、钢网架地面组装精度用经纬仪、钢直尺、套模检查或检查胎膜的精度,以杆件长度来检验球节点中心距的准确性。
三、钢网架结构安装前,应按前述方法检查和确认定位轴线、支座轴线和支承面标高、预埋螺栓位置精度。对经过测量的各支承点的中心轴线都用红线划出,高差都在板边上用数据标出,所有测量结果都在图样中记录,以便网架安装时对构件进行适当的调整。
四、钢网架安装过程中,用经纬仪或钢丝线检查和控制网架屋脊线,檐口线位置和标高、发现误差累计时要及时纠正,而不能等到下一单元安装时再调节或纠偏。
五、钢网架的高空散装或分条安装法,由于支点设置在下弦节点或支座处,所以还要控制网架拼装支架支点的位置精度,以确保网架结构拼装的精度。
六、网架安装的整体滑移或吊装、顶升的网架,采用全站仪按照深化设计图样的各球点的坐标弹线放样到安装滑移平台上,并用红线标出球节点的定位中心,按照放样弹出的球节点的定位点,进行节点安装的定位调节托架定位,将球节点装入定位托架,然后采用全站仪微调球节点三维坐标,并安装网架杆件。网架杆件安装后,再次利用全站仪测量各球节点的安装后三维坐标。
七、对整体滑移或吊装、顶升的网架,在合拢前用全站仪对合拢线上的每个球进行重新测量,确定出每个球的实际X、Y、Z三维坐标,将实际测量的合拢线上每个球节点的三维坐标与下一单元待合拢的单元设计的三维坐标进行核对,利用千斤顶等进行标高矫正,保证两边网架挠度一致;同时采用倒链对个别节点的X、Y位置进行调整。
八、网架结构总拼装完成后,屋面载荷施工结束,应测量网架结构的挠度值。观测点设在:小跨度设在网架下弦中央一点,大中跨度设在下弦中央一点及各向下弦四分点,用经纬仪和钢直尺测量下挠值,并控制在设计值的15%之内。
